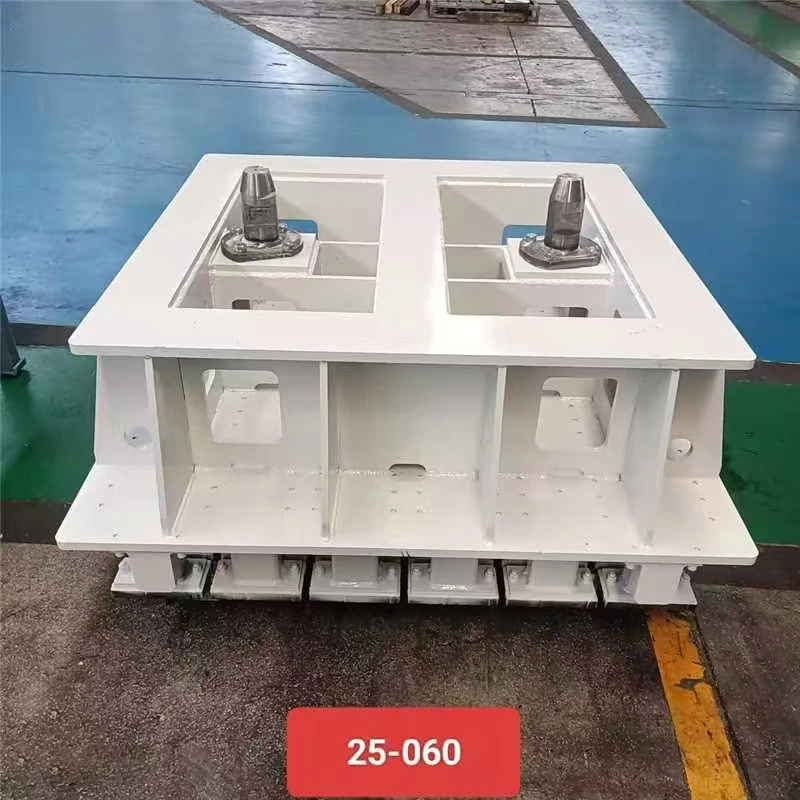

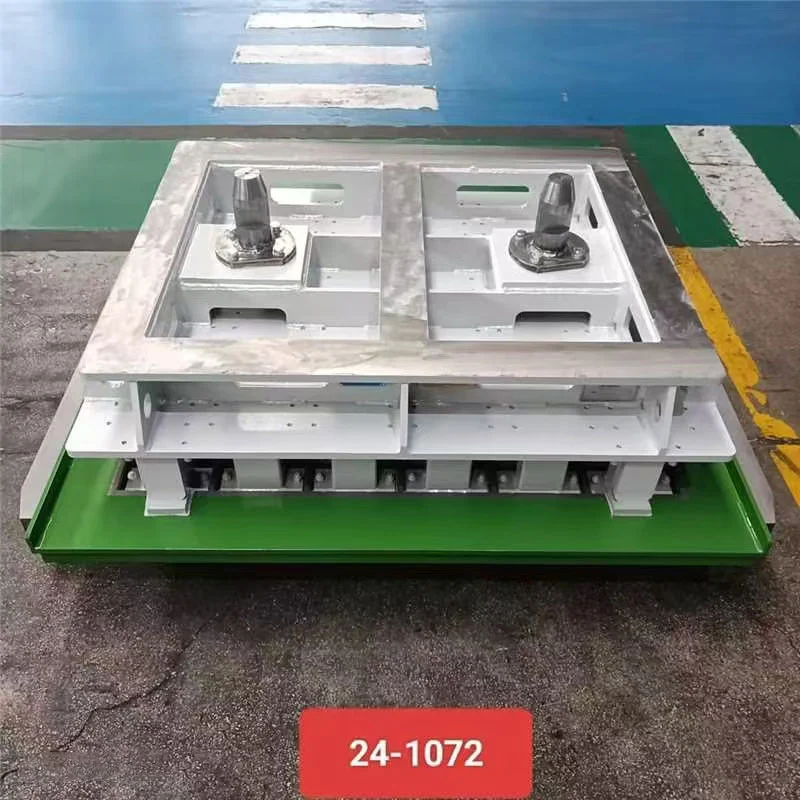

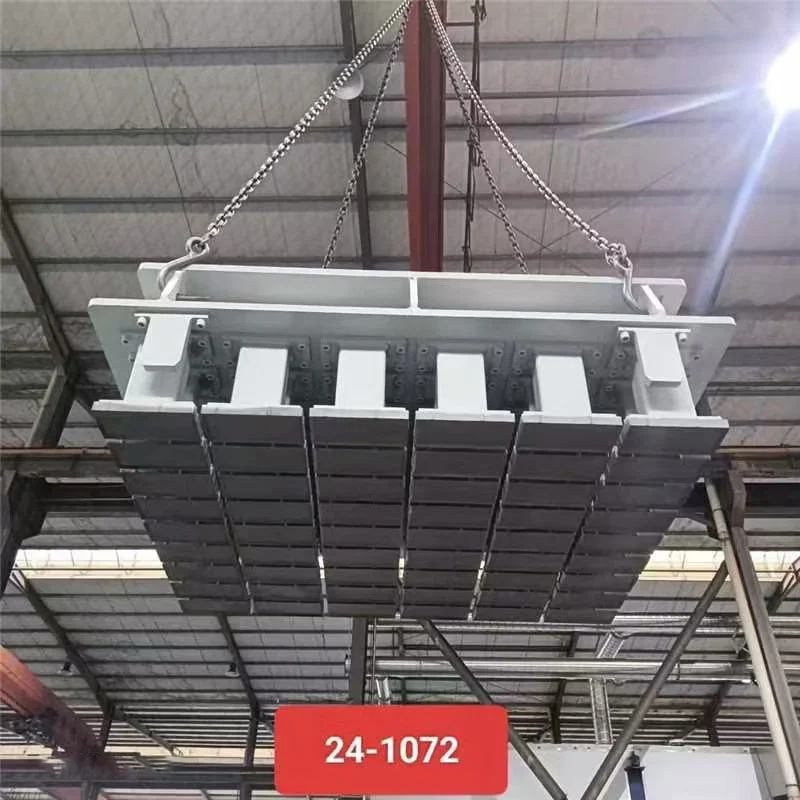

Molde de bloque hueco de cemento para máquina para fabricar bloques

PRO es un fabricante y proveedor chino de moldes para bloques de hormigón para máquinas automatizadas de fabricación de bloques. el molde Las soluciones están diseñadas para MASA, HESS y otros equipos compatibles, cubriendo bloques huecos estándar y personalizados. requisitos de producción.

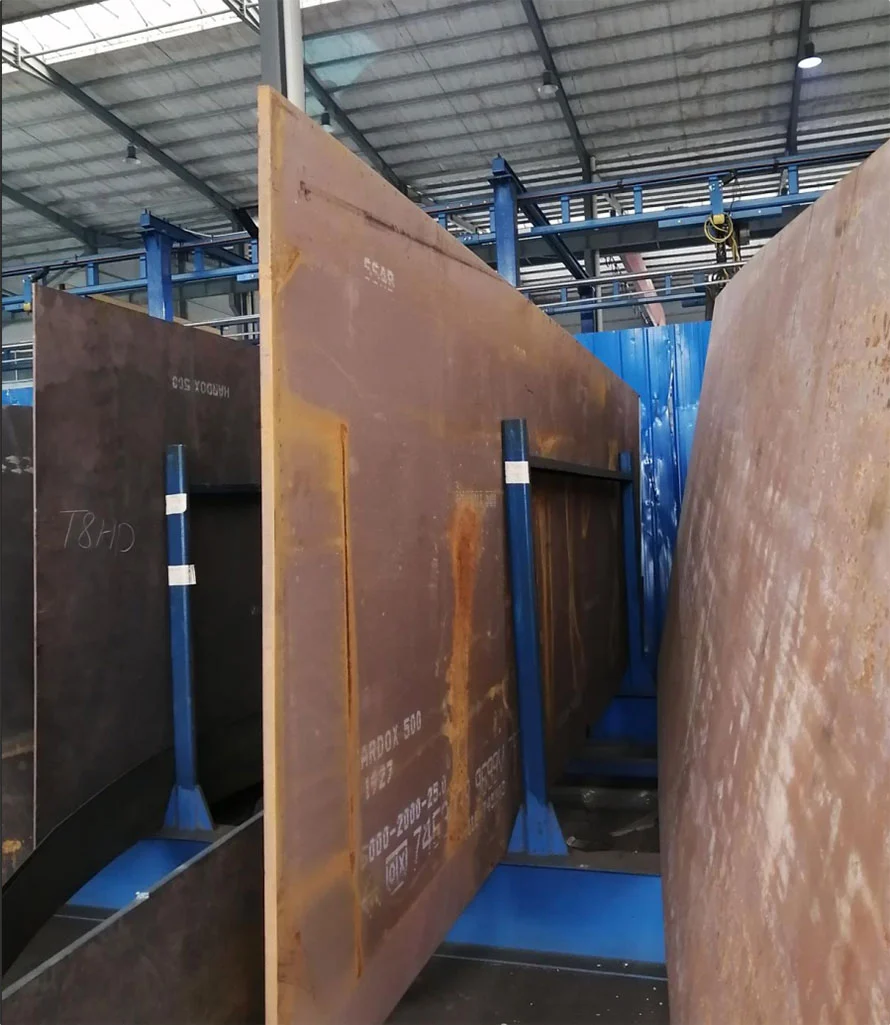

Este molde de bloque hueco de cemento para máquina fabricadora de bloques utiliza acero Hardox y acero al manganeso en áreas clave de desgaste. eso está disponible para bloques de 4", 6", 8" y 12" con configuraciones de 2, 4, 6 y 8 orificios. lo declarado La garantía de servicio es de hasta 90.000 ciclos.

Especificaciones principales

La compatibilidad final de la máquina y las dimensiones del molde deben confirmarse con el modelo de máquina del cliente y dibujo técnico aprobado.

Diseño de moldes

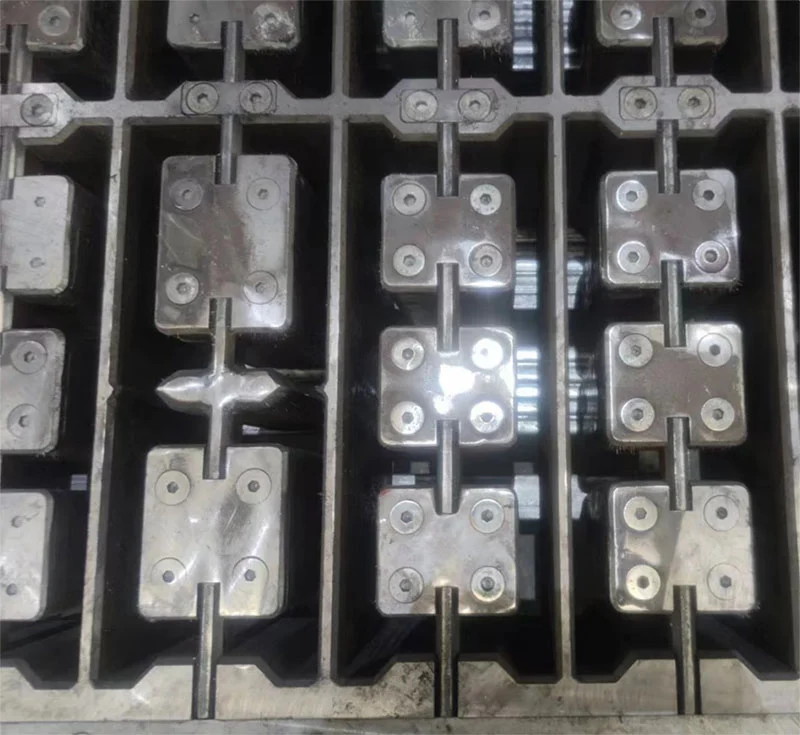

Núcleos resistentes al desgaste

Los núcleos de los moldes y las barras de núcleos están diseñados para soportar presión y fricción repetidas durante la producción de bloques. Acero duro se utiliza para componentes clave resistentes al desgaste, mientras que el núcleo del molde recibe un tratamiento térmico de cementación.

La dureza especificada es de 60 a 65 HRC, con una capa de carburación de 1,2 a 1,35 mm. Esta estructura tiene como objetivo reducir desgaste prematuro y soportan un servicio de herramientas más prolongado.

Componentes reemplazables

El molde utiliza núcleos de molde y barras de núcleo reemplazables. Cuando las piezas de desgaste clave llegan al final de su servicio condición, los componentes individuales se pueden reemplazar en lugar de reemplazar automáticamente el molde completo.

Esta estructura puede reducir los costos de mantenimiento y el tiempo de inactividad de la producción para los fabricantes que operan máquinas de bloques. continuamente.

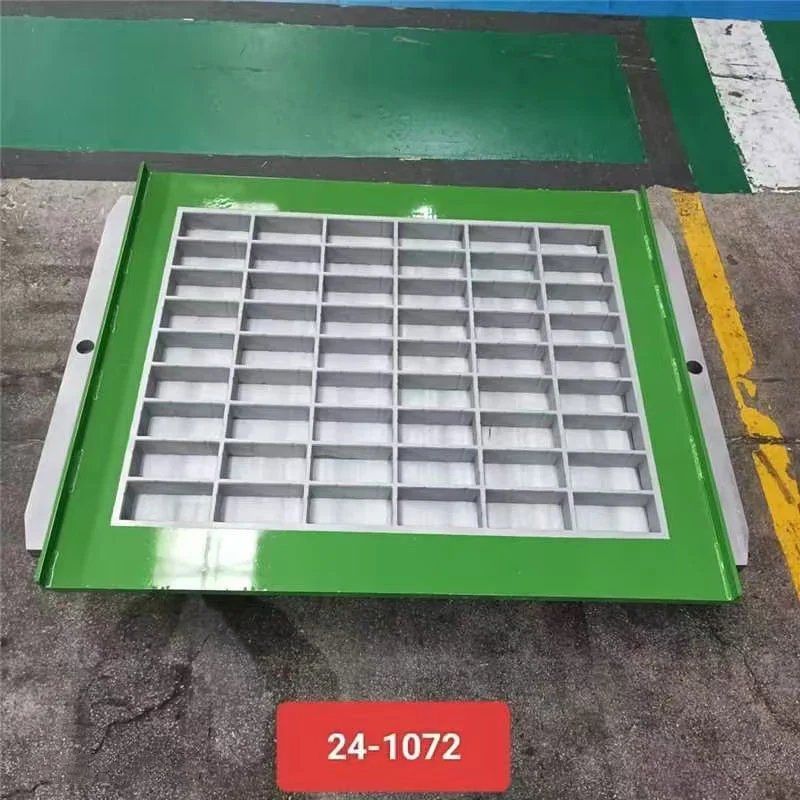

Placas base intercambiables

Hay placas base intercambiables disponibles para diseños de moldes aplicables. Cambiar la placa base permite diferentes tamaños de bloques o perfiles que se producirán sin reemplazar todo el conjunto del molde.

La configuración disponible depende del modelo de máquina y del diseño de bloque requerido.

Precisión dimensional

Tolerancia al moho

La precisión dimensional del molde afecta directamente la consistencia de los bloques de concreto terminados. Dimensiones de la cavidad, núcleo. Por lo tanto, la posición, la geometría del orificio, el espesor de la pared y la alineación de la placa base deben coincidir con el bloque aprobado. dibujo.

PRO no aplica una tolerancia universal a cada molde porque las dimensiones y los requisitos de mecanizado varían según el modelo de bloque y la máquina. La tolerancia final se confirma según las normas técnicas aprobadas. dibujo y especificación de producción.

Para proyectos que requieren una tolerancia definida, como ±0,1 mm o ±0,2 mm, el requisito debe incluirse en la solicitud de presupuesto. o dibujo técnico antes de la producción.

Comparación de moldes

Moldes PRO frente a moldes estándar

Para los fabricantes de bloques, el precio de compra no es el único factor que afecta el coste del molde. Vida útil, reemplazo Las piezas, la consistencia dimensional y los requisitos de mantenimiento pueden tener un mayor impacto en la producción a largo plazo. costos.

La cifra de 90.000 ciclos representa la garantía de servicio PRO indicada y no debe considerarse universal. Garantía de vida útil. La vida útil real depende de la mezcla de hormigón, la presión de la máquina, la vibración y la producción. frecuencia, limpieza, mantenimiento y condiciones de operación.

Una comparación de precios significativa debe utilizar el mismo modelo de máquina, dimensiones del molde, materiales de acero y bloques. requisitos de configuración, cantidad y servicio.

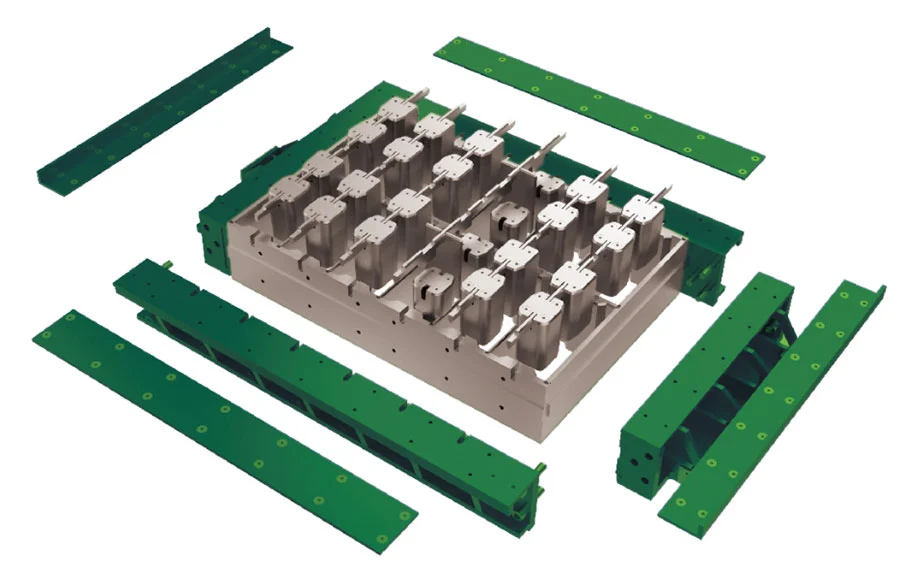

Estructura de montaje

Bloqueo de tornillos

La estructura de bloqueo de tornillos de montaje libre simplifica la instalación, el desmontaje y la sustitución de piezas de desgaste. componentes. Es adecuado para clientes que necesitan un mantenimiento regular del molde durante la producción continua.

Montaje de soldadura

El ensamblaje de soldadura también está disponible cuando lo requiera la configuración de la máquina o el diseño del molde del cliente. PRO puede Proporcionar diseño de soldadura y montaje basado en planos técnicos.

Bloquear aplicaciones

Bloques de construcción huecos

Los bloques huecos de cemento se utilizan ampliamente como materiales de revestimiento y relleno en la construcción. Su estructura hueca puede reducen el peso y proporcionan útiles propiedades de aislamiento térmico y acústico.

Bloques aislantes

Se pueden utilizar diferentes configuraciones de cavidades para diseños de bloques que requieren menor peso o mejor aislamiento. rendimiento. El rendimiento final del bloque depende de la mezcla de concreto, el diseño de la cavidad, las condiciones de producción y requisitos de construcción.

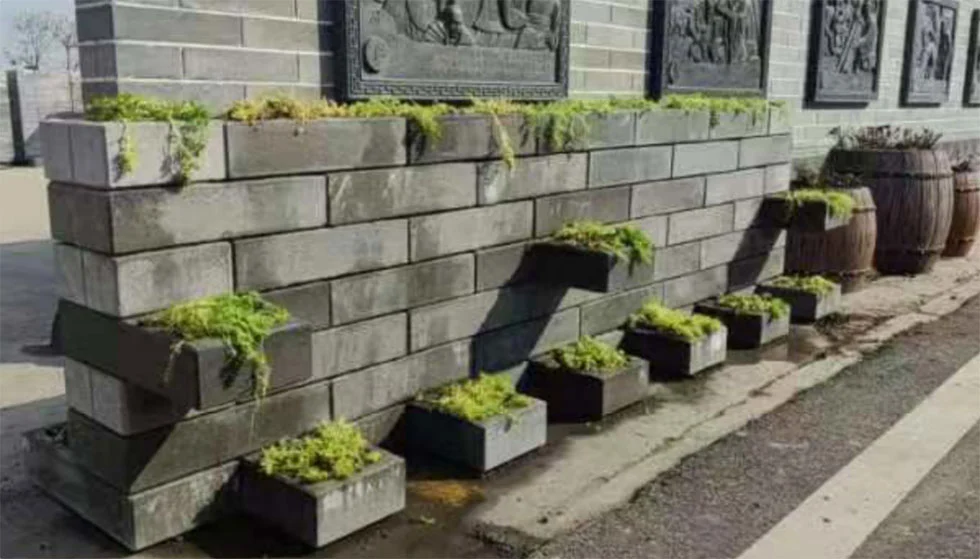

Bloques decorativos

También se pueden producir bloques de hormigón para aplicaciones arquitectónicas y decorativas en las que la forma, el perfil y las características del bloque. La apariencia de la superficie es importante.

Compatibilidad de la máquina

MASA y HESS

El molde para bloques huecos de cemento para máquina bloquera está diseñado para máquinas bloqueras MASA y HESS. Otro Los modelos de máquinas también se pueden evaluar basándose en dibujos de máquinas, muestras de moldes existentes y bloques terminados. dimensiones.

Para pedidos de reemplazo, los compradores deben proporcionar el modelo de la máquina, las dimensiones del molde, las especificaciones del cabezal de presión, la base. detalles de placas y dibujos de bloques siempre que estén disponibles.

Producción personalizada

Tamaño del bloque y agujeros

Los diseños disponibles cubren bloques de 4", 6", 8" y 12" con configuraciones de 2, 4, 6 y 8 orificios.

Se pueden evaluar disposiciones de cavidades, dimensiones y perfiles personalizados para proyectos con bloques no estándar requisitos.

Dibujos De Moldes

PRO puede desarrollar moldes personalizados utilizando dibujos de máquinas, muestras de moldes existentes, muestras de bloques terminados o dibujos técnicos como referencias.

Para proyectos de gran volumen, los clientes pueden especificar tolerancias dimensionales, grados de acero, tratamiento térmico y ensamblaje. Método y requisitos de inspección antes de la producción.

Producción y Mantenimiento

Reemplazo del núcleo

Los núcleos de moldes y las barras de núcleos de rápida sustitución simplifican el mantenimiento de rutina. Reemplazar componentes desgastados individualmente puede ayudar a reducir el tiempo de inactividad en comparación con el cambio de un molde completo.

Inspección

Antes de la entrega, los moldes personalizados se pueden comparar con el dibujo aprobado. Los requisitos de inspección pueden incluir dimensiones de la cavidad, alineación del núcleo, configuración de orificios, posicionamiento de la placa base y dimensiones generales del molde.

Información de adquisiciones

Antes de solicitar un molde para bloques huecos de cemento para máquina para fabricar bloques, los compradores deben confirmar la marca de la máquina para fabricar bloques. y modelo, tamaño del bloque terminado, número de orificios, dimensiones del molde, material de acero, dureza requerida, calor tratamiento, método de ensamblaje y volumen de producción esperado.

Para pedidos personalizados, proporcionar dibujos de la máquina o fotografías del molde existente puede ayudar a reducir la compatibilidad. riesgos.

PRO proporciona fabricación de moldes, diseño de ensamblaje y soldadura, consulta técnica y herramientas personalizadas para producción de bloques estándar y de gran volumen.

Preguntas frecuentes

¿Cuánto tiempo puede durar el molde?

El molde tiene una garantía de servicio declarada de hasta 90.000 ciclos. La vida útil real depende de la mezcla de hormigón, presión de la máquina, vibración, frecuencia de producción, mantenimiento y entorno operativo.

¿Cuál es la dureza del molde?

La dureza especificada es 60–65 HRC. El núcleo del molde también tiene una capa de cementación de 1,2 a 1,35 mm para mejorar el desgaste de la superficie. resistencia.

¿Qué tolerancia dimensional puede proporcionar PRO?

La tolerancia se confirma según el dibujo del molde y los requisitos de la máquina en lugar de utilizar un valor fijo para cada producto. Si un proyecto requiere ±0,1 mm, ±0,2 mm u otra tolerancia específica, el requisito se puede incluir en el dibujo técnico o RFQ para su confirmación.

¿Se pueden reemplazar por separado las piezas desgastadas del molde?

Sí. El diseño permite reemplazar por separado componentes clave, como núcleos de moldes y barras de núcleos. Esto puede reducir costes de mantenimiento y evitar la sustitución innecesaria del molde completo.

¿Qué tamaños de bloques se pueden producir?

Los tamaños de bloque disponibles incluyen 4", 6", 8" y 12", con configuraciones de 2, 4, 6 y 8 orificios. Personalizado También se pueden evaluar las dimensiones y los diseños de las cavidades.

¿El molde es compatible con máquinas MASA y HESS?

Sí. El molde para bloques huecos de cemento para máquina bloquera está diseñado para máquinas bloqueras MASA y HESS. La compatibilidad con otras máquinas se puede confirmar utilizando el modelo de la máquina, los dibujos del molde o el molde existente. muestras.

¿PRO puede personalizar un molde según nuestra máquina?

Sí. PRO puede personalizar dimensiones de moldes, cavidades de bloques, configuraciones de orificios, estructuras de ensamblaje y otras herramientas. requisitos según los planos de la máquina y las especificaciones del bloque terminado.

¿Qué información se necesita para una cotización?

Los compradores deben proporcionar la marca y el modelo de la máquina, las dimensiones del bloque, la configuración del orificio y el tamaño del molde requerido. material, dureza, cantidad de producción y cualquier tolerancia dimensional o requisitos de inspección. Un molde existente El dibujo o el dibujo en bloque son útiles para obtener una cotización precisa y una confirmación de compatibilidad.
